剖视图和剖视图有什么区别？

全部展开
截面图与截面图之间的差异如下。1.剖面图仅显示切割形状后的剖面投影，而剖面图显示整个其余部分的投影。切割后的形状。
2.剖视图是裁剪形式的投影，即主体投影，而剖视图只是凹槽的投影，即表面投影。
由于要切割的截面需要切割，因此截面视图必须包含一个截面视图，该视图是该截面视图的一部分，但通常是单独绘制的。
3.切割符号的标签不同。
截面图中的截面符号仅绘制切割位置线，而不绘制投影方向线，并且仅使用音符的编号位置表示投影方向。
数字写在切割线下方，并在下方投影。
音符在左侧，表示该音符投影在左侧。

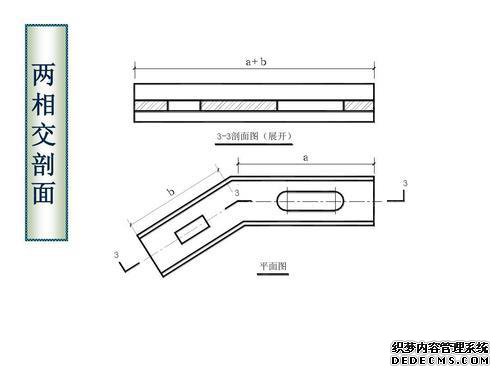

4.可以旋转剖视图的切面，并且不能旋转剖视图的切面。
扩展的数据轮廓（也称为剖面图）是内部结构的图例，根据特定的切割方向显示了相关的切割方向。剖视图是对切开对象的切割平面的虚拟使用，从而消除了观察者与切割平面之间的部分的正交投影以及其余部分在投影平面上的投影。
剖视图通常用于蓝图和机械零件设计中，可补充和改进蓝图，并且是机械零件的结构设计和设计中的详细设计。用于建筑和机械加工工作指南。
剖面图是一种图形格式，其中沿着指定的方向线垂直切割地形，并以图形方式显示绘图对象的3D结构和垂直结构。
截面图是在截面中切出假想物体并且仅绘制该截面与物体接触的截面的正投影的图。
与肋骨和辐条等视图表示一起使用。
剖视图主要用于匹配视图的表示形式，例如肋，半径，轮廓，带有孔的轴，孔，凹槽等，以及此类常见对象结构的横截面形状。与剖视图相比，当表示这些结构时，剖视图更加简单。
