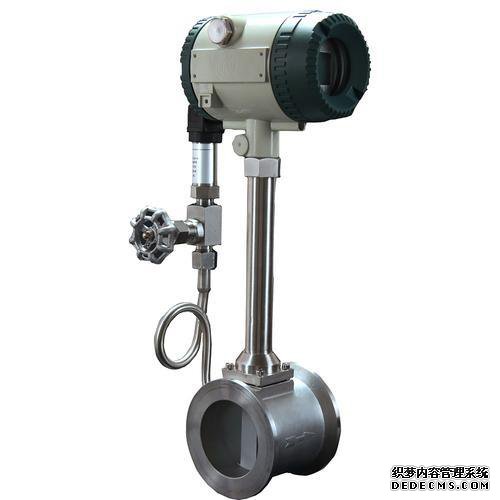

40管蒸汽流量计

安装条件
1，工作条件
传感器连续正常工作（小于2）
2.环境条件
2）
1室温：-40？+ 55°C（位置不防爆）
2）
2环境湿度：85％（相对湿度）
2）
3巴：86-106Kpa
3.安装指南：
a）必须在振动较小且振动加速度不能大于零的位置选择管道中的传感器安装位置。
2g，大于需要减震措施。
b）如图所示，在传感器的上游和下游需要足够的直管段。
c）对于安装在插卡上的设备，在焊接法兰之后，法兰的最终表面必须垂直于管道，并且内表面必须光滑。请参考图示。
d）传感器可以倾斜安装在水平，垂直或直管上。如果液体垂直安装，则液体必须从底部向上流动。
e）当涡流传感器与压力传感器和温度传感器组合在一起构成测量系统时，压力和温度测量点的位置如图所示。
f）有关涡流传感器的安装步骤（例如，法兰卡类型），请参考方法A或方法B。
方法A：
选择安装位置并获得第一个15DN后，将切割直5DN直管段。
II在选定位置焊接两个法兰，然后安装传感器。
从原始管上拆下直管（阀体宽度等）。
传感器的笔直的前部和后部通过IV焊接到原始过程管道上。
方法B：
考虑第一个15DN，最后一个5DN选择加载位置。
取下车身管的一部分宽度，同心焊接两个法兰连接孔，然后拧紧传感器螺栓。
40管蒸汽流量计的工作原理
当向流体提供非气动涡流发生器（阻塞流体）时，在涡流发生器的两侧交替生成两排规则涡流，该涡流称为Karman涡街，如图所示。
涡流排不对称地置于涡流发生器的下游。
涡旋产生的频率为f，测量介质流的平均速度为V，涡旋发生器的宽度为d，物体的直径为D.根据卡曼涡旋原理，获得以下关系：
f = StV / d公式（1）
在公式中：
发电机侧产生的F-Karman涡旋频率
St-Strohar编号（无量纲编号）
平均流量V
D旋涡发生器的宽度
可以看出，可以通过测量卡曼涡旋分离的频率来计算瞬时流量。
其中，Strohal（St）是一个无尺寸的陌生人。
该图显示了斯特劳哈尔数（St）和雷诺数（Re）之间的关系。
曲线表St = 0。
在17条直线中，涡流脱落频率与流量成正比，这是涡流传感器的测量范围。
在检测到频率f的同时，可以获取管中的流体的流量，并且可以从流量V获取体积流量。
测量的脉冲数与音量之间的关系称为仪表常数（K）。请参考公式（2）。
K = N / Q（1 / m）公式（2）
其中K =恒定米（1 / m）。
N =脉冲数
Q =体积流量（m）
40管蒸汽流量计的流量范围
一般气态介质的标准状态密度（0°C，绝对压力P = 0。
为1MPa）
